스쿠버다이빙- 나이트록스(EAMx) 5

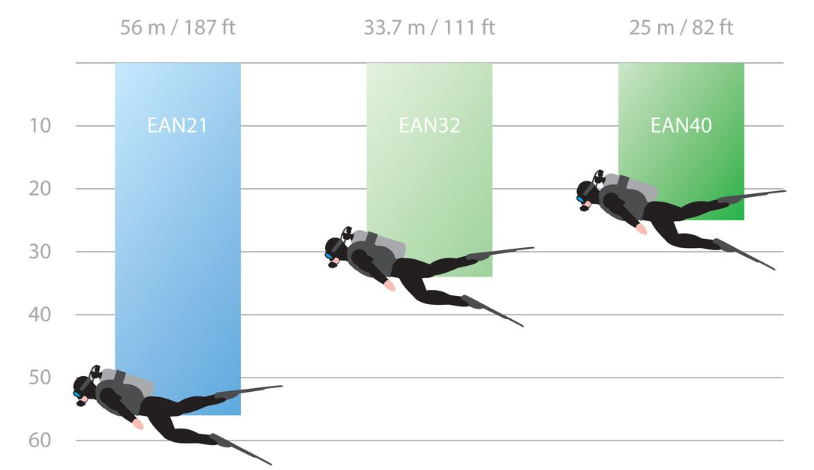

최대 허용 수심(MOD)

나이트록스 다이빙을 할 때마다, 반드시 최대 허용 수심(MOD)을 확인해야 한다. MOD는 호흡 기체의 산소 농도와 다이빙하려고 하는 최대 산소 분압에 따라 결정된다.

산소의 백분율(FO2)에 따른 산소 부분압(ppO2) 1.3 - 1.6 bar에 해당하는 한계 수심 • 수심: 해수 m 표기

산소 부분압이 1.4 bar가 넘을 수 있는 수심을 피하라고 권하는 전문가가 점차 많아지고 있다.  안전 영역이 가장 높은 산소 부분압 1.3과 1.4의 수치를 잘 보아야 한다. 32% 쪽에서 보자. 32% 이하 나이트록스를 사용하면 레크리에이션 다이빙의 권장 한계 수심인 30m까지 다이빙하면서도 산소 부분압을 1.3으로 유지할 수 있다는 것을 보여준다. 이 한계 수심을 3m 더 초과하더라도 산소 부분압은 1.4를 초과하지 않는다. 반면 32%가 넘는 나이트록스는 이 정도의 안전 영역을 허용하지 않고 있다.

MOD = [ 10 × ( ppO2 / FO2 ) ] - 10

산소 노출을 안전한 CNS "클록(시계)" 수치로 제한하기

높은 산소 분압에 노출되는 것은 안전한 부분압(1.4bar 이하)을 유지하는 것뿐 아니라 안전한 시간제한도 준수해야 한다.

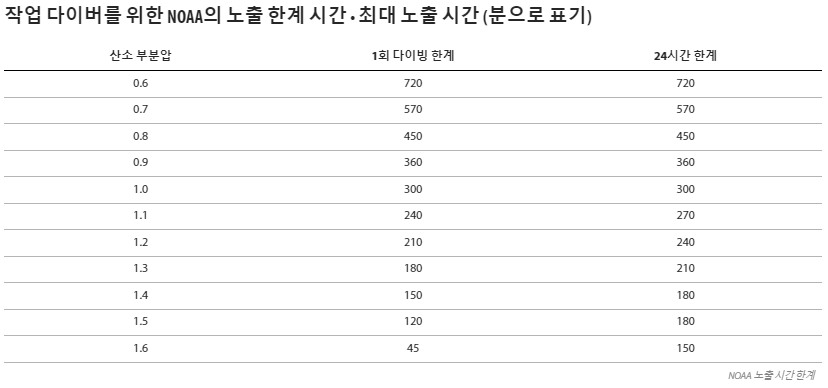

아래 테이블은 미국의 NOAA에서 작업 다이버를 위해 제정한 노출 시간 한계를 보여준다. 이것이 레크리에이션 나이트록스 다이빙에서 가장 많이 사용되는 시간 한계이다.

이 표에서 볼 수 있듯이 산소 부분압 1.4에서의 시간 한계는 150분이고 24시간 동안 180분까지이다. 레크리에이션 다이버에게 이 정도 시간 한계를 지키는 것은 쉬운 일이다. 전형적인 레크리에이션 다이버는 회당 40-60분 정도로 하루 2-3회 이상 다이빙을 잘 하지 않는다.  이 표에서 볼 수 있듯이 산소 부분압 1.4에서의 시간 한계는 150분이고 24시간 동안 180분까지이다. 레크리에이션 다이버에게 이 정도 시간 한계를 지키는 것은 쉬운 일이다. 전형적인 레크리에이션 다이버는 회당 40-60분 정도로 하루 2-3회 이상 다이빙을 잘 하지 않는다.  이 방법은 사용하기가 단순하고 쉬울 뿐 아니라 다른 산소 노출을 계산하는 다른 복잡한 방법에서 흔히 저지르기 쉬운 수학적인 실수를 할 가능성을 최소화해준다. 그래서 SSI는 레크리에이션 나이트록스 다이버가 산소 분압 1.4와 24시간 이내 180분의 노출 한계를 지킬 것을 강력하게 권장한다. CNS 산소 중독의 정확한 원인에 대해서는 아직도 많은 연구가 필요하다. 산소 중독에 대한 민감성은 사람마다 다르고 매일매일 다르다. 특정 한계 산소 부분압을 지키고 추가적인 주의사항을 준수하여도 CNS 산소 중독을 예방할 수 없을 수 있다. 높은 산소 부분압에 노출될 때는 극도의 주의를 해야 한다.



나이트록스 실린더 내용물 분석하기

인체는 원래 고압의 산소 분압에 노출되게끔 디자인된 것이 아니다. 그럼에도 불구하고 인체는 놀라운 적응력을 증명해 보인다. 비슷한 현상으로 대부분의 다이빙 장비 역시 원래는 나이트록스를 사용하게끔 디자인된 것이 아니다. 다행히 대부분의 장비가 거의 변형없이 EAN에서 사용할 수 있다.  본 섹션에서 나이트록스 다이빙에 사용하는 공기 전달 시스템과 다른 장비를 점검해보자. 나이트록스가 가지고 있는 잠재적인 위험성과 나이트록스에서 사용하는 장비를 다룰 때 알아야 할 필요한 절차에 대해 배우게 될 것이다.  그러나 우선 우리는 당신이 나이트록스 프로그램을 통해 그리고 그 이후에 숙달해야 하는 가장 중요한 스킬에 대해 다룰 것이다. 나이트록스 다이빙을 배울 때 가장 큰 아이러니는, 나이트록스 다이빙을 하는 데 특별한 스킬이 필요하지 않다는 점이다. 수중에서 나이트록스 다이버는 일반 다이버와 별반 차이가 없다. 중요한 나이트록스 다이빙 스킬은 다이빙 계획과 장비의 사용에 관한 것이다. 이 중에서도 가장 중요한 것은 실린더의 산소 농도(FO2)를 정확하게 분석하는 능력이다.

CNS 산소 독성과 감압병의 위험성 때문에, 반드시 여러분이 다이빙하는 모든 실린더의 산소 농도를 확인해야 한다.



나이트록스 제조 프로토콜

나이트록스 실린더를 충전 받거나 다이브 센터에서 렌탈을 할 때 센터가 요구하는 절차가 있다. 센터는 아마도 여러분이 직접 실린더의 산소 양을 측정하라고 시키든지 스태프가 분석할 때 지켜보라고 지시할 것이다. 아마 충전 스테이션 로그북을 적고 서명하게 하고 여러분이 사용할 실린더에 산소 농도(FO2)와 MOD를 기록하게 할 것이다.  충전 스테이션을 떠나면 실린더를 사용할 때까지 여러분이 그 실린더를 잘 지켜야 한다. 그렇지 않으면 실린더가 비슷하게 생긴 다른 실린더로 바뀌었거나 내용물이 틀리거나 사용한 것이거나 여러분도 모르게 재충전되었는지를 확인할 방법이 없다.

당신이 실린더를 직접 관리하지 못한 경우 실린더에 붙어있는 태그의 내용이 정확하다고 가정하지 말라. 사용 전에 내용물을 재분석한다. 당신이 실린더를 SSI 다이브 센터로 다시 가져오거나 개인적인 나이트록스 실린더를 충전하기 위해 가져오면 센터는 실린더에 들어있는 내용물의 압력과 산소 농도에 대해 알아보려고 할 것이다. 만일 실린더 내용물 태그가 내부 가스의 산소 내용을 정확하게 반영하지 못하면 (예를 들어 첫 번째 다이빙 후 공기를 재충전시킨 경우) 당신은 반드시 내용물을 재분석해서 충전 스테이션 오퍼레이터나 블렌더에게 정확하게 이런 내용을 말해 주어야 한다. 현재의 기준에 따르면 충전 스테이션에서 이 작업을 하는 것이 일반적이기는 하지만 스태프에게 재충전하기 전에 알아야 할 내용을 미리 말해줌으로써 충전을 도와줄 수 있을 것이다. 자신의 실린더를 사용하건 SSI 센터, 리조트 혹은 전세 보트에서 빌리건 간에 다시 가져오기 전에 실린더를 재충전하는 문제를 어떻게 처리할 것인가에 대한 특정 기준이 있을 수 있다. 렌탈 나이트록스 실린더를 사용하는 경우 대부분 다시 가져오기 전에 재충전하지 말라고 할 것이다. 여러분이 산소 청소와 산소 서비스를 받은 나이트록스 실린더를 사용하고 있다면 다이브 센터에서는 산소 호환 공기만 충전하게 허락함으로써 여러분이 이 등급을 유지하고 있다는 사실을 증명하라고 말할 것이다. 여러분이 가져온 실린더가 산소 서비스 등급을 유지했는가에 대한 의문이 있으면 충전하기 전에 다시 산소 청소를 하도록 요구할 수 있다. 일반적으로 다이브 센터는 EAN 마킹이 붙어있는 실린더에는 나이트록스만 충전하기를 원한다.

분석의 필요성

나이트록스 제조 프로토콜에 대한 논의를 통해 한 가지는 명백해져야 한다. 나이트록스 다이버는 반드시 자신이 사용하는 나이트록스 실린더의 내용물을 충전 스테이션과 사용하는 현장에서 본인이 직접 분석할 필요가 있다는 것이다. 이것은 자신의 분석기와 플로우미터를 소유하거나 언제든지 구할 수 있어야 하고 적절한 사용법을 알고 있어야 한다는 것을 의미한다.  산소 농도를 직접 분석하였거나, 제 3자가 분석하는 장면을 직접 보지 못했다면 나이트록스 혼합물을 사용하지 말라. 만일 실린더에 부착된 태그의 산소 농도와 MOD 등 내용에 대한 확신이 없다면 반드시 실린더를 재분석해야 한다. 이렇게 하지 않으면 감압병 혹은 CNS 산소 독성으로 이어질 수 있어 심각한 상해나 사망으로 이어질 수 있기 때문이다.  실린더 내용물을 분석하는데 필요한 기본적인 절차를 다룰 것이다. 나이트록스 다이버 교육의 일부로 여러분은 SSI 강사의 직접 감독 하에 이들 절차를 연습하게 된다.



산소 분석 하드웨어

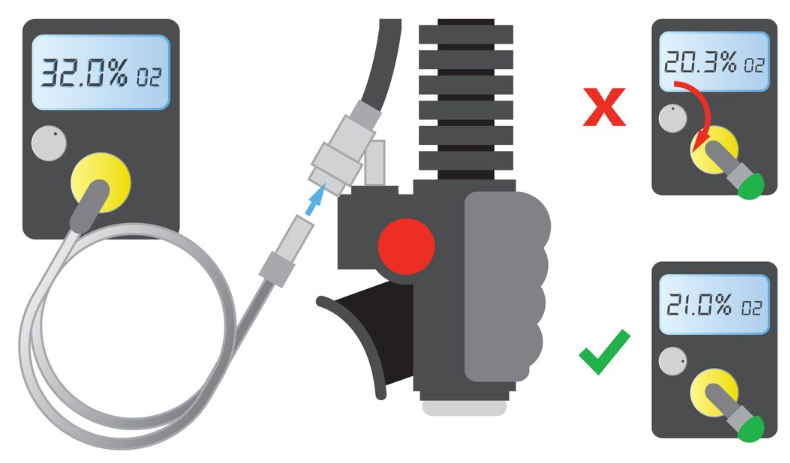

산소 분석기를 사용하기 전에 정확도를 맞추기 위해서는 100% 산소, 공기 및 산소 농도가 다른 나이트록스 혼합 공기 등이 필요하다. 나이트록스에 사용하는 모든 분석기는 1% 이내의 정확도가 있어야만 한다. 분석기에는 산소 센서가 들어있다. 센서는 분석기 내부에 장착되어 있는 종류도 있고 전선으로 분석기에 연결되는 종류도 있다. 여기에다 산소 레귤레이터 혹은 흐름양이 고정된 플로우미터가 있어서 분석하는 공기가 산소 센서까지 일정량으로 흐르게 해준다.  아래 그래픽은 실린더 내용물을 분석하는 세팅을 보여준다.

이 그림에는 정상적인 스쿠버용 레귤레이터 1단계가 표준 저압 인플레이터 호스를 이용하여 실린더와 플로우미터를 연결해준다. 또 많이 사용하는 세트는 산소 소생술이나 치료 키트에서 사용하는 것과 같은 종류의 산소 레귤레이터를 사용하는 것이다. 그러나 이 레귤레이터를 표준 스쿠버 실린더 밸브에 맞게 사용하려면 특수한 하드웨어가 필요하다. 레귤레이터 혹은 플로우미터를 산소 센서로 연결하고 이것을 산소 분석기로 연결하는 것이다.  이 연결고리에서 산소 센서는 가장 중요한 부분이다. 센서는 시간이 지나면서 점차 효력이 떨어지는 휘발성 화학 물질을 포함하고 있다. 사용하지 않을 때는 밀봉되는 플라스틱 백에 넣어두면 수명을 연장시킬 수 있다.  산소 센서의 정확성

산소 센서는 온도 변화에 예민하다. 차가운 곳에 오래 둔 경우 사용하기 전에 주변 온도로 데워서 사용하는 것이 좋다.

산소 센서는 압력과 수분의 변화에도 민감하다. 그래서 매번 사용할 때마다 정확성을 확인하기 위해 켈리브레이션을 한다. 그렇지 않으면 매번 분석할 때마다 조금씩 틀린 수치를 읽게 된다는 것을 알게 될 것이다.  분석기의 사용설명서에 순수 산소로 켈리브레이션(정확도 조정)을 하라고 되어 있는 경우가 있다. 하지만 분석하는 공기가 일반 공기와 유사한 경우가 많기 때문에 공기로 혹은 (센터에서 미리 만들어 둔 나이트록스와 같은) 다른 공기로 조정 하는 것이 더 합당할 수 있다.

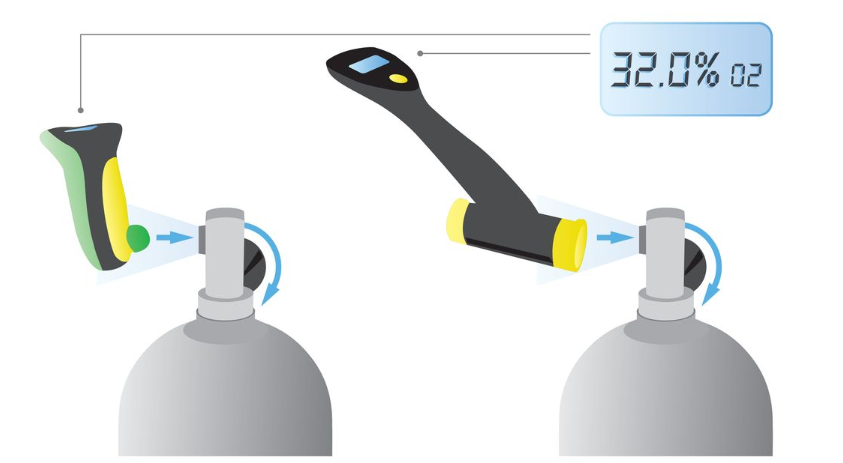

분석 절차

실린더의 산소 내용을 분석할 때 필요한 일반적인 절차를 보라. 사용하는 분석기에 따라 약간씩 차이가 날 수 있다. SSI 다이브 센터에서 그 차이점이 무엇인지 확인시켜 줄 수 있을 것이다.

1. 분석기를 순수 산소나 나이트록스 혹은 공기 등 켈리브레이션할 실린더에 연결한다.
2. 실린더를 연다. 만일 산소 레귤레이터를 사용하면 분석기 제조업자의 사용 설명서에 명기되어 있는 양에 맞추어서 연다. 보통 1분에 2리터 정도로 맞춰져있고 이 정도면 대부분 분석기에서 문제없이 사용할 수 있다.
3. 가스가 흐르기 시작하면 호스 안에 들어있는 공기를 흘러나가게 하고 켈리브레이션 다이얼을 산소의 경우 100에 공기의 경우 20.9로 맞춘다. (다이얼이 예민하기 때문에 목표 수치의 ± 0.1% 정도면 적당하다고 본다.)
4. 켈리브레이션에 사용하는 공기를 최소 30초 정도 흐르게 한다. 이 시간 동안 수치의 변화가 없어야 한다.(여러 개의 실린더를 순서대로 분석할 때는 한 번만 켈리브레이션 하면 된다.)
5. 분석기를 분리하고 다음 실린더에 연결한다.
6. 분석 수치가 안정될 때까지 공기를 흘려보내준다. 다시 30초 동안 수치 변화가 없을 때까지 시행한다.
7. 분석기를 해체하고 안전한 곳에 보관한다. 산소 센서를 플라스틱 백에 밀봉시켜야 한다는 것을 명심한다.
